阻礙我國芯片行業發展的“三座大山”

在近二十年的時間里，我國的智能科技飛速發展，出現了許多的智能產品，像智能手機的不斷更新迭代，還有多種智能化、自動化設備的更新。由此芯片就成了熱門話題。而近期的行業缺芯片潮，又一次將這個問題推上了風口浪尖。

而我們的國產芯片發展需要解決的問題是什么呢？——光刻機。光刻機確實是很重要，但是在芯片的發展道路上缺不止一個那么簡單。

芯片的制造原材料是硅。硅是地殼內第二豐富的元素，而脫氧后的沙子最多可包含25%的硅元素，以二氧化硅（SiO2）的形式存在。

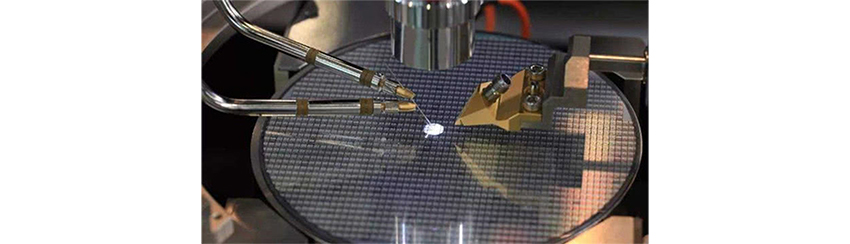

芯片從設計到制造的過程極為復雜，從沙子中提取出硅，制成硅錠，硅錠切成硅晶圓片，然后交給芯片代工廠生產制造芯片。在從沙子提取出硅的工藝環節中，技術難點就在于它的提純度，不能低于99.99999%，也就是提取出硅的純度，它的雜質含量不能超過千萬分之一。

這就相當于如果硅晶圓片是8英寸（直徑200mm），空氣中的灰塵直徑是10萬分之一毫米，那么按照硅的純度要求，就必須要控制不能超過2粒灰塵落在8英寸的硅晶圓上，這也是芯片制造離不開無塵車間的重要原因。

在國內硅材料的生產明顯低于世界各地，因此硅的生產也是成為一座我們國產芯片發展道路上的一座大山。

EDA是用于芯片設計的輔助工具，以計算機為工作平臺，融合應用電子技術、計算機技術、智能化技術最新成果而研制成功的電子CAD通用軟件包，主要能輔助進行三方面的設計工作，即IC設計、電子電路設計和PCB設計。

集成電路發展初期 ，電路并沒有那么復雜，可以不借助EDA軟件也能夠?qū)崿F(xiàn)電路設計。但是在隨著電路得集成度越來越高，單靠人力是難以完成的。因此EDA軟件也被稱之為“芯片設計之母”

目前，全球最有名的三大EDA軟件公司，分別是美國的Synopsys、Cadence 和西門子旗下的 Mentor Graphics ，三大EDA軟件巨頭幾乎壟斷了全球 90%以上的EDA市場份額。而且，中國還是三巨頭最看重的業務增長市場。

某種意義上講，三大EDA巨頭都屬于美企，Mentor所屬的西門子工業軟件總部也在美國。受限于EDA管制，從一開始的芯片設計，芯片落地前的第一步可能就要被卡脖子。

中國在迅速發展，無論是光刻機、硅的提取生產，還是EDA，我們都會一步一步，腳踏實地，找到問題，解決問題，最后越過這幾座大山。
