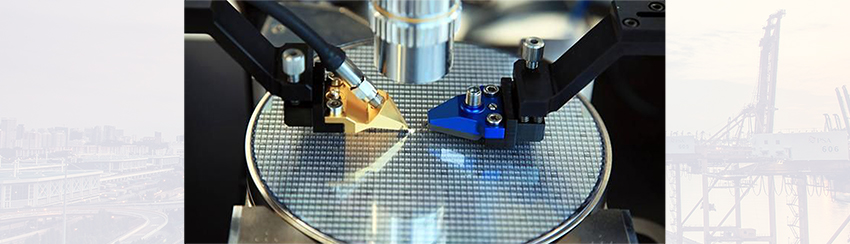

光刻技術

集成電路在制造過程中經歷了材料制備、掩膜、光刻、清洗、刻蝕、摻雜、化學機械拋光等多個工序。其中以光刻工藝最為關鍵，決定著制造工藝的先進程度。

集成電路主要是利用光學-化學反應原理和化學、物理刻蝕方法，將電路圖形傳遞到單晶表面或介質層上，形成有效形窗口或功能圖形的工藝技術。

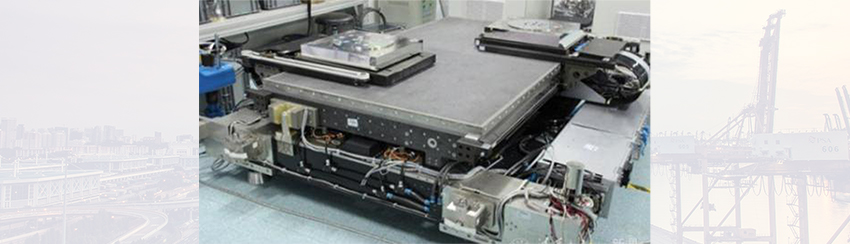

光刻技術是指在光照作用下，借助光致抗蝕劑（光刻膠）將掩膜版上的圖形轉移到基片上的技術。

下面介紹其主要過程：首先紫外光通過掩膜版照射到附有一層光刻膠薄膜的基片表面，引起曝光區域的光刻膠發生化學反應；再通過顯影技術溶解去除曝光區域或未曝光區域的光刻膠（前者稱正性光刻膠，后者稱負性光刻膠），是掩膜版上的圖形被復制到光刻薄膜上；最后利用刻蝕技術將圖形轉移到基片上。

因?yàn)楣饪碳夹g(shù)決定著芯片的集成度，想要提高芯片的集成度，就得需要更高要求的光刻技術。就目前的形勢來看，晶體管的尺寸會在將來繼續縮微變小。也就意味著未來的芯片技術會更加拔高。
