Jiance光纖放大器在新能源電池制造設備上的解決方案為客戶節省120W

在新能源電池制造流程上有電池極耳焊接的步驟，由于電池極耳有較復雜的形狀和偏向，所以必須對電池的極耳進行準確定位才能做到精準焊接。

對于在自動化設備制造領域有豐富經驗的人來說，要解決復雜外型定位的方案首先會想到機器視覺。我們的客戶也正猶豫是否花費百萬之巨，用機器視覺完成其幾十臺設備。而我們Jiance提出的解決方案是——高穩定性、高速高性能光纖放大器加對射光纖。

Jiance 光纖放大器解決方案

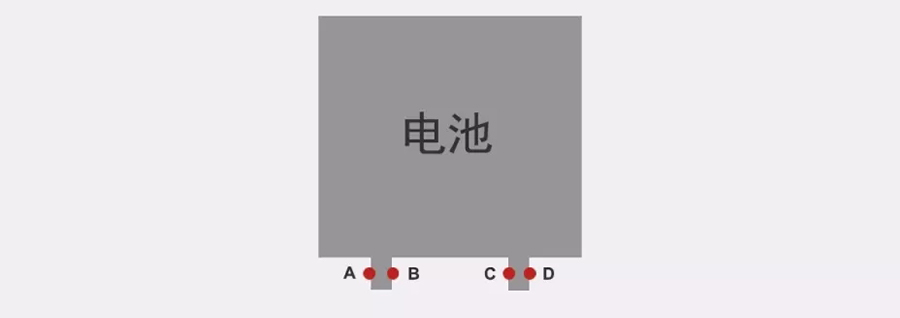

光纖放大器加對射光纖的解決方案，是在電池通過對射光束時，對兩個電池極耳兩端的四個點進行信號收集，從而確定電池極耳的位置以觸發焊接動作。

客戶的精度目標是焊接位置偏移不能超過0.1mm，如果使用光纖放大器和對射光纖的解決方案，那么對光纖放大器就有著非常高的要求。

首先光纖放大器要有非常好的穩定性。如果光纖放大器的開機漂移現象嚴重，那么設備在工作一段時間后，就會出現定位偏移導至焊接錯位。

其次要求光纖放大器具有很高反應速度。在600mm/s的高速運行的生產過程中，為了保證檢測的位置誤差不超過0.1mm，必須選擇超高速的光纖放大器，而本次使用的Jiance 開關頻率達到10KHz，完全達到應用要求。

機器視覺解決方案

使用光纖放大器和對射光纖的方案其價格不會太高，但是如果運用機器視覺系統，那么其系統至少是500W像素以上的系統，而且在保證穩定性的情況下，將是一套價格不菲的視覺系統。

最終，Jiance的方案得到了客戶的認可，在實際應用中我們提供的高性能光纖放大器解決方案的誤差是0.04-0.07mm之間，完美達到要求以內的精度誤差。目前客戶裝備了幾十臺設備，對穩定的應用結果非常滿意。

Jiance的光纖放大器的技術水平是達到世界一流水準的，在高難度的應用中，才能達到應用要求。在這個新能源電池的制造系統中，要換成光纖放大器和光纖的方案，就要求光纖放大器的高穩定性和高速度，Jiance光纖放大器做得了。
